[조립]WINWING ORION2 HOTAS F/A-18 (스틱+스로틀) 조립



정말 비싸고 비싸게 산

조종 스틱과 스로틀.



당연히 완성품인 줄 알았는데

조금의 조립 과정이 필요하더라고요.



그래서 오늘은 조립 포스팅을 해볼게요.





Winwing Orion 2 HOTAS F/A-18 설명서

윈윙 오리온2 호타스 구성품



구성품을 보면 조립이 어려워 보이진 않지만

혹시나 제가 놓치는 부분이 있을 수도 있고



잘못 조립할 수 있기 때문에

설명서는 무조건 보는 편입니다.



https://winwingsim.com/view/regular.html

WINWING



설명서는 Winwing 공식홈페이지에서

다운로드할 수 있어요.



저는 설명서를 한번 쭉 읽고

유튜브로 조립 영상을 한번 보면서

조립을 했어요.



스틱 조립

윈윙 오리온2 스틱 구성품

스틱 부분 구성품은 간단해요.

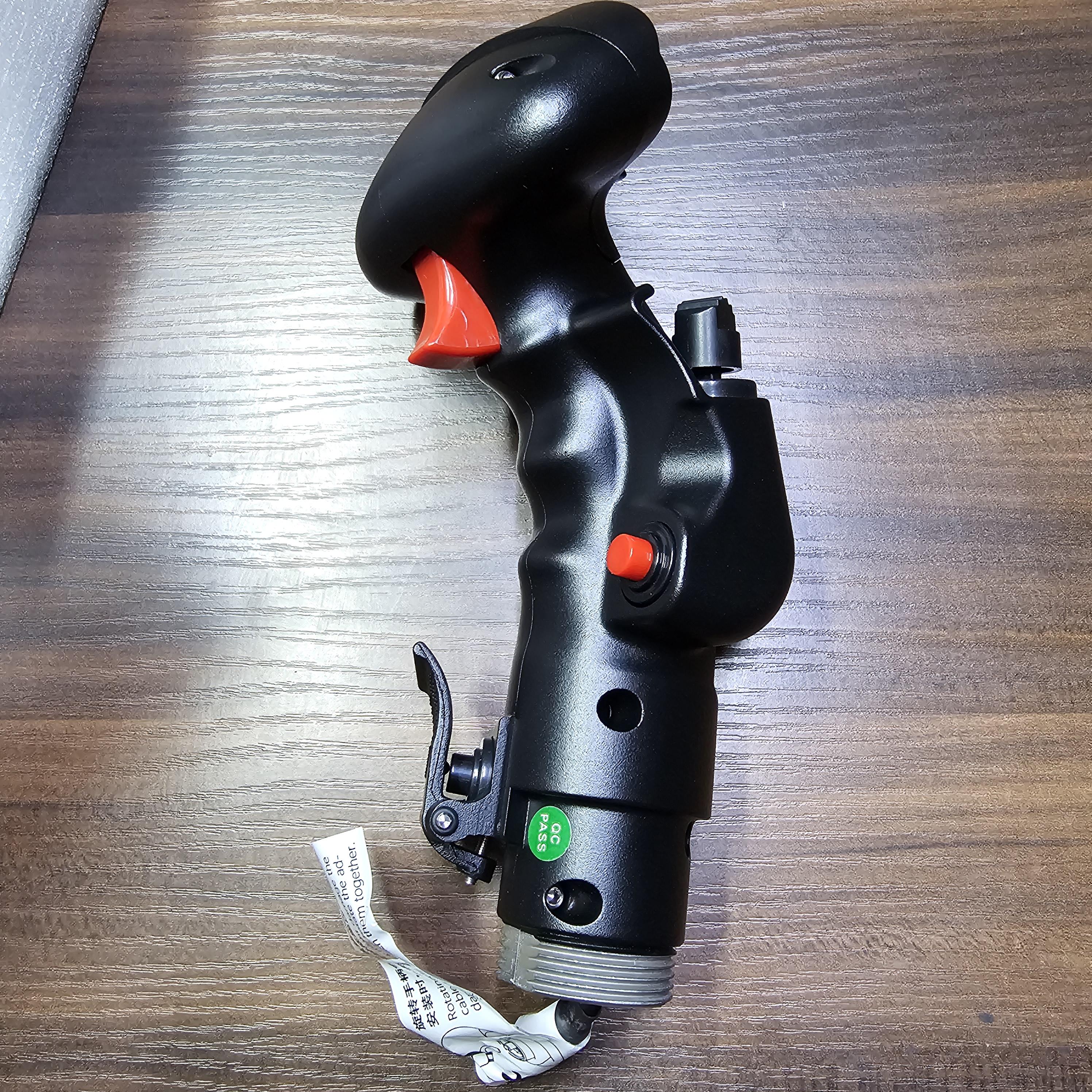

조종 버튼들이 달려있는 스틱 그립 부분,

스틱을 고정시킬 수 있는 베이스 부분,

그리고 베이스와 연결된 스틱을 책상에 고정시켜주는

책상 베이스 부분,

케이블



윈윙 오리온2 호타스 조립

책상에 고정시킬 다리(?) 부분을

준비해 줍니다.



winwing orion 2 HOTAS desk base

책상 베이스 부분을 보면 각 모서리에

다리를 조립할 수 있는 구멍이 있어요.



WINWING이라고 쓰여있는 부분이 위쪽이니깐

방향 헷갈리지 않게

잘 고정해 주시면 됩니다.

winwing orion2 stick base

사진 찍는다는 걸 깜빡했네요.

책상 베이스 위에 스틱 베이스를 올려놓습니다.



글자가 있기 때문에 방향은 헷갈리실 게 없어요.



위쪽에 스틱 베이스에는

ORION2가

아래쪽 책상 베이스에는

WINWING이라는 글자가

제대로 보이게 올려놓으면 돼요.

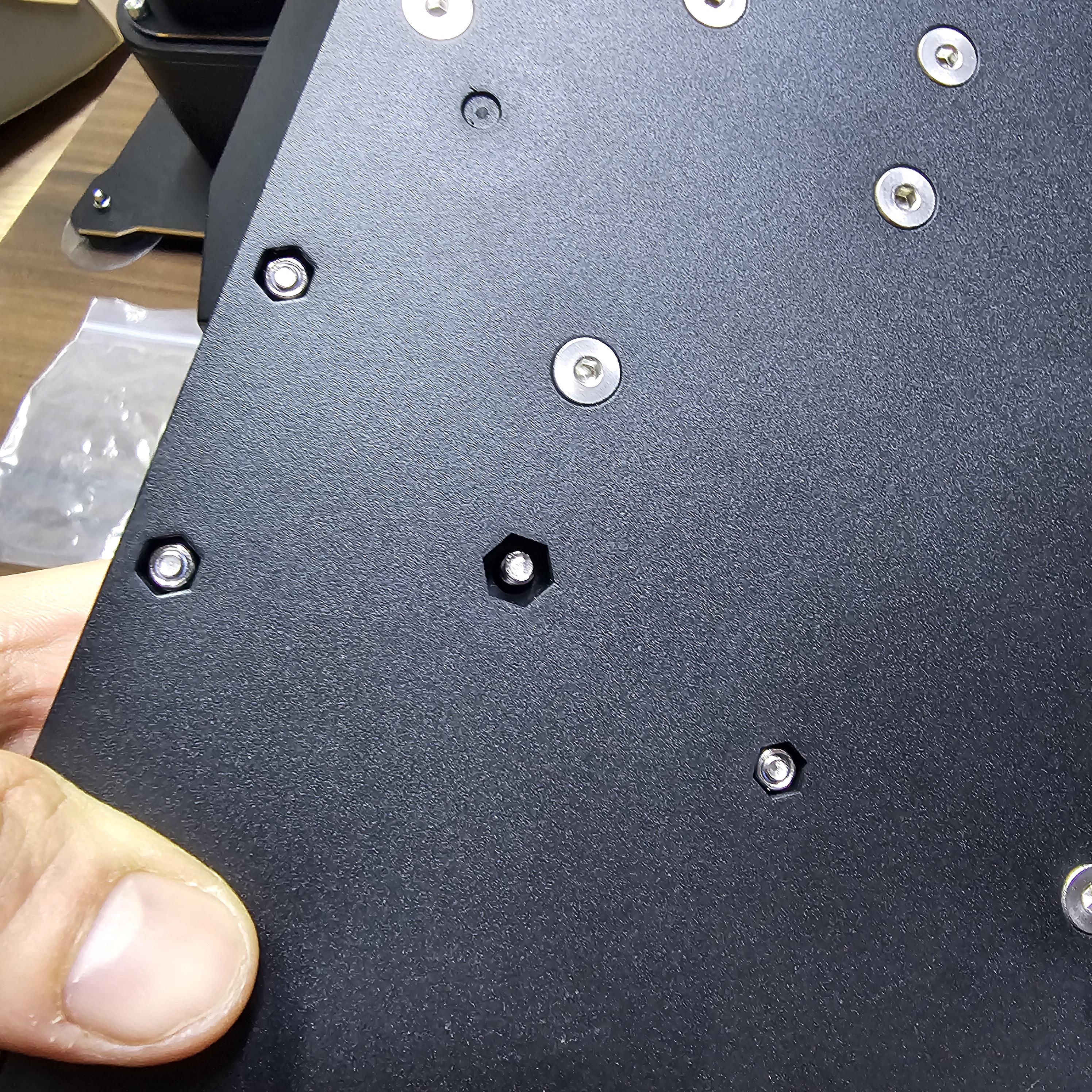

winwing orion2 stick base 아래부분



뒤집어 보시면 이렇게 구멍이 또 4개가 있는데

구멍에 맞게 나사를 하나씩 다 고정해 주시면 돼요.

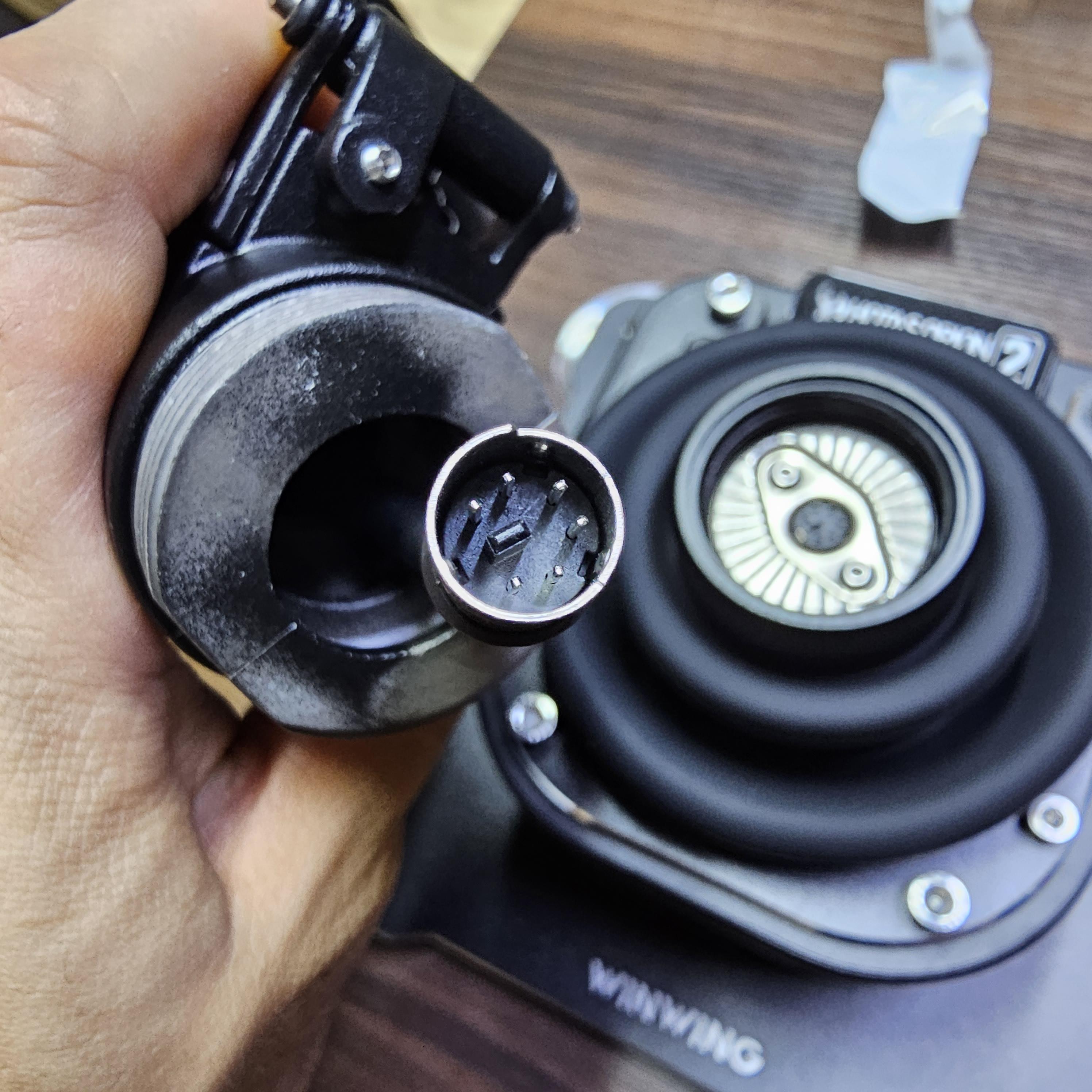

윈윙 오리온2 스틱 케이블 연결

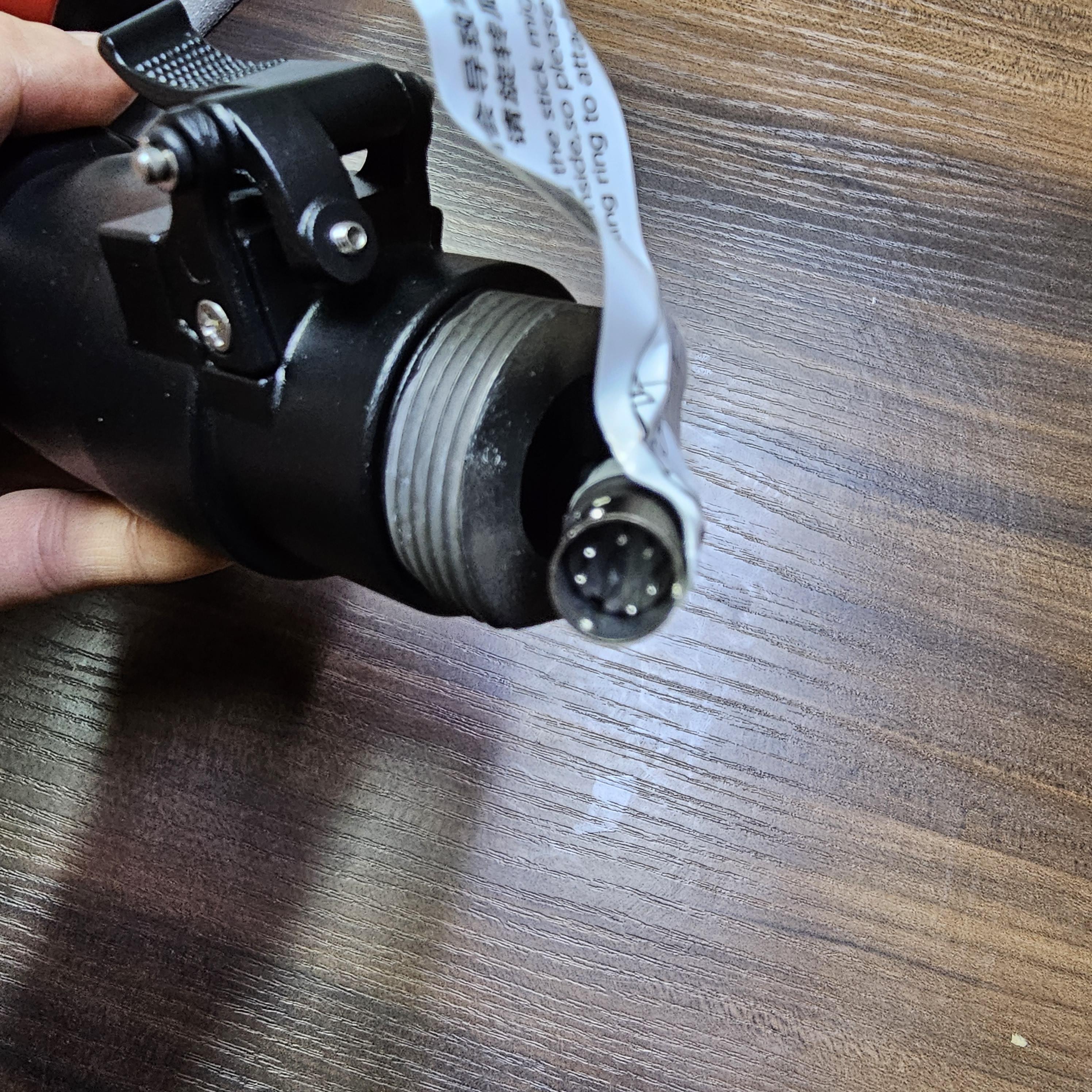

다음은 스틱과 스틱베이스 부분인데요.

잘 보시면 연결하기 위해

해당 핀을 잘 보시고 끼워주셔야 해요.



옛날 키보드 같네요ㅋㅋㅋ

방향 잘못 껴놓고

안 들어간다고 꽉 눌렀다가

안에 핀 다 휘어버린 경험이 있어서ㅠㅠ



진짜 조심해서 방향에 맞게 잘 연결해 주세요.





참! 스틱 부분에 케이블이 꼬이지 않게! 또 찝히지 않게 잘 돌려서

스틱 부분과 스틱 베이스 부분을 연결해 줍니다.



윈윙 오리온2 스틱 조립



방향을 잘 맞춰서 돌려준 다음에

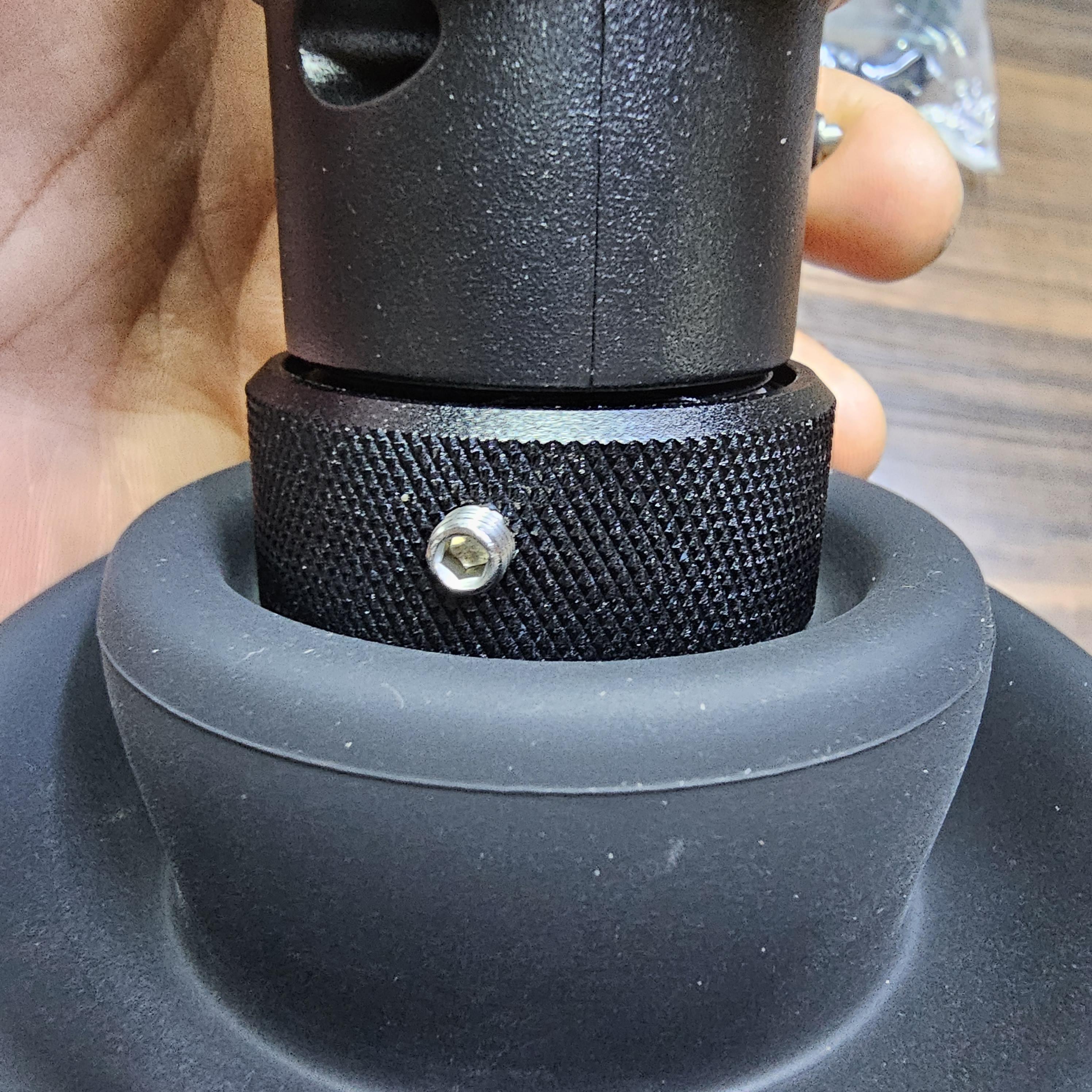

스틱 부분 아래쪽을 보면 구멍이 하나 있어요.



이렇게 생긴 나사를 구멍에 쏙 넣고 돌려서

스틱과 스틱 베이스를 확실하게

고정시켜줍니다.





F/A-18 조종 스틱 조립



그럼 이렇게 스틱 부분은 완성입니다!



어렵지 않죠?

다시 한번 말씀드리지만

스틱과 스틱베이스를 연결할 때

안쪽 케이블만 조심해 주세요!



스로틀 조립

윈윙 오리온2 스로틀 구성품

구성품은 좌우 스로틀 핸들 부분,

스로틀과 베이스를 연결해 주는 기둥 부분,

각종 버튼이 달려있는 베이스,

케이블



베이스에 기둥을 이용해 핸들 부분을 부착하는

조립 과정인데

기둥 부분이 좀 헷갈렸어요.





winwing orion2 throttle 다리



아까 스틱 부분을 조립할 때처럼

베이스 부분에 조립할 다리 부분입니다.



베이스를 뒤집어 모서리 네 부분에

조립해 주면 됩니다.

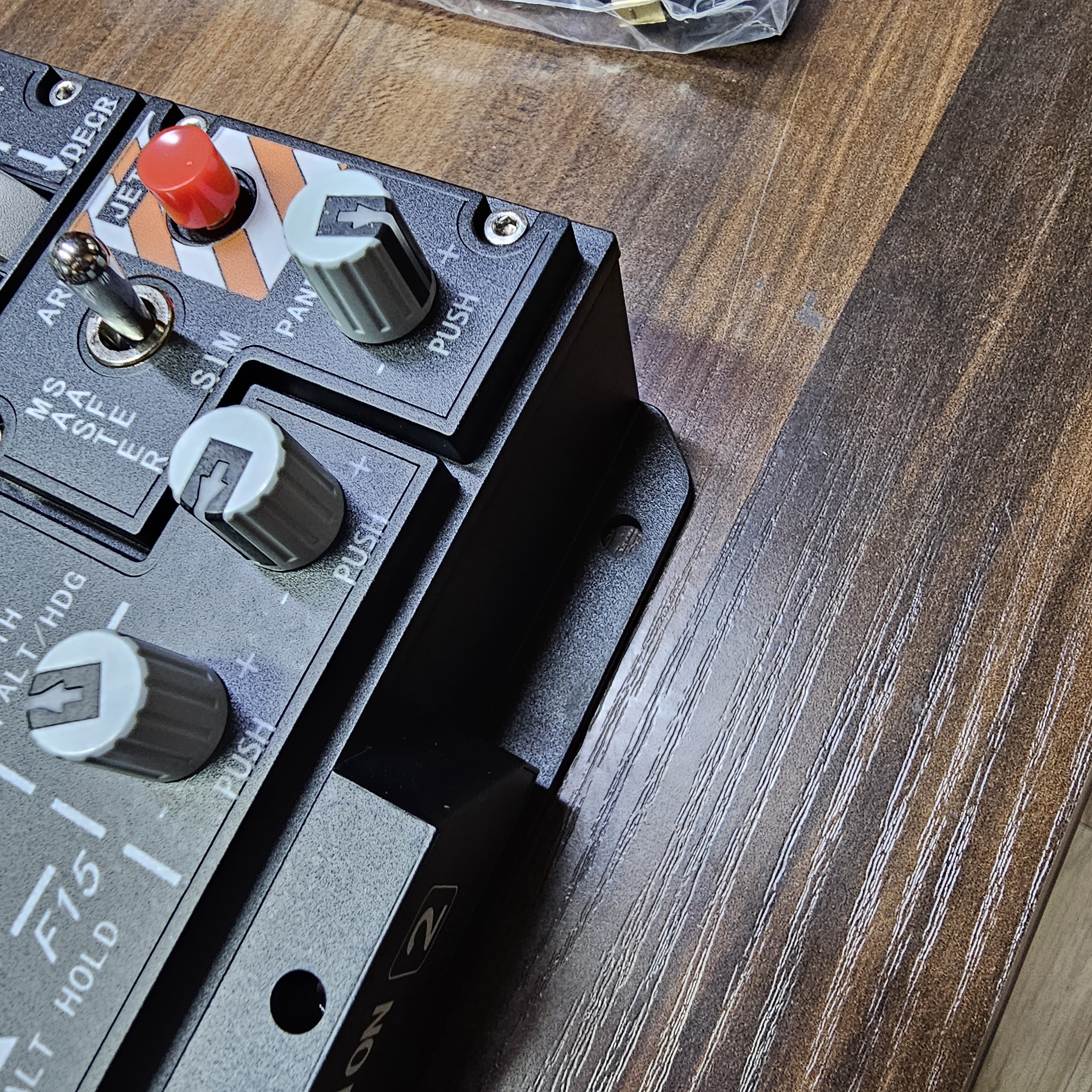

winwing orion2 throttle base



모서리 네 곳 중 사진에 없는 두 곳은 아마 너트를 돌리기가

공간이 협소할 거예요.

저는 그래서 아래쪽 다리를 돌려서

조립했어요.







윈윙 오리온2 스로틀 베이스 조립





베이스 왼쪽 중앙에

빨간 네모 표시 해 준 부분에 구멍에 맞춰서





윈윙 오리온2 스로틀 조립



사진 속 빨간 동그라미 파츠를 살짝 끼워주시면 됩니다.

파란색 동그라미 된 부분은 나사를 살짝 풀어서

움직일 수 있게 해준 후에

끼워주시면 됩니다.

구멍에 잘 맞게 넣어주세요.



윈윙 오리온2 스로틀 조립 볼트 너트



이렇게 긴 볼트 너트가 2개 있는데

잘 풀어서

아까 베이스에 구멍에 쏙 넣어주면 돼요.



윈윙 오리온2 스로틀 조립하기



볼트 부분이 베이스 위쪽에 오게

잘 꽂아주시면 돼요.



그럼 아래쪽을 보면



winwing orion2 throttle 바닥



이렇게 구멍에 쏙 나오는데

파란색 부분이 보이게 너트를 끼워 넣고

위쪽에서 볼트를 조이면 돼요.

어렵지 않죠?



위아래 2개 있으니깐 2개 다 조립해 주시면 됩니다.

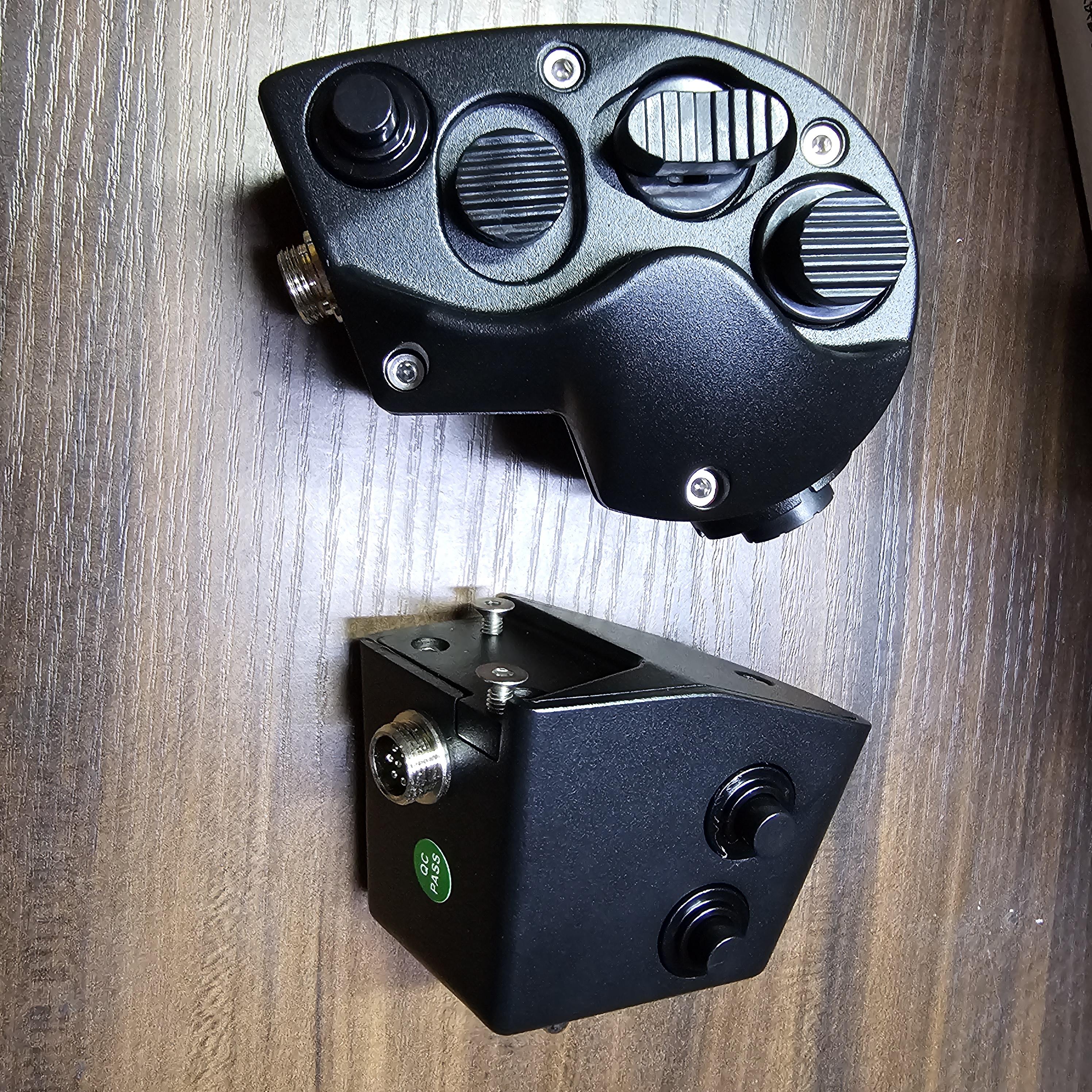

winwing orion2 throttle handle left



이렇게 토글스위치(사진 기준 아래쪽 쇠기둥 모양 스위치)가

있는 쪽이 스로틀 왼쪽 핸들입니다.







winwing orion2 throttle handle right



당연히 다른 한쪽이 스로틀 오른쪽 핸들 부분이겠죠?

오른쪽 핸들이 좀 더 커요.



윈윙 오리온2 왼쪽 스로틀 조립







스로틀 왼쪽 핸들 부분에 이렇게 케이블 지나갈 수 있는 기둥파츠를

연결해 주시면 돼요.



참!! 케이블을 먼저 넣고 조립해야 해요.

전 아무 생각 없이 조립했다가

다시 풀고 케이블 넣었어요 ^^;;



윈윙 오리온2 왼쪽 스로틀 케이블 연결



이쪽 케이블도 당연히 방향이 있습니다!

방향을 잘 보고 끼워주세요

테두리를 보면 살짝 홈이 파여있어요.



윈윙 오리온2 호타스 스로틀 조립



이렇게 쏙 들어가게 해 놓고 조이셔야 합니다.













우측은 사진을 못 찍었네요.



스로틀 우측 핸들 부분도 조립해 주시면 됩니다.

우측 부분에는 케이블이 지나가는 통로가

없으니깐 참고해 주세요~

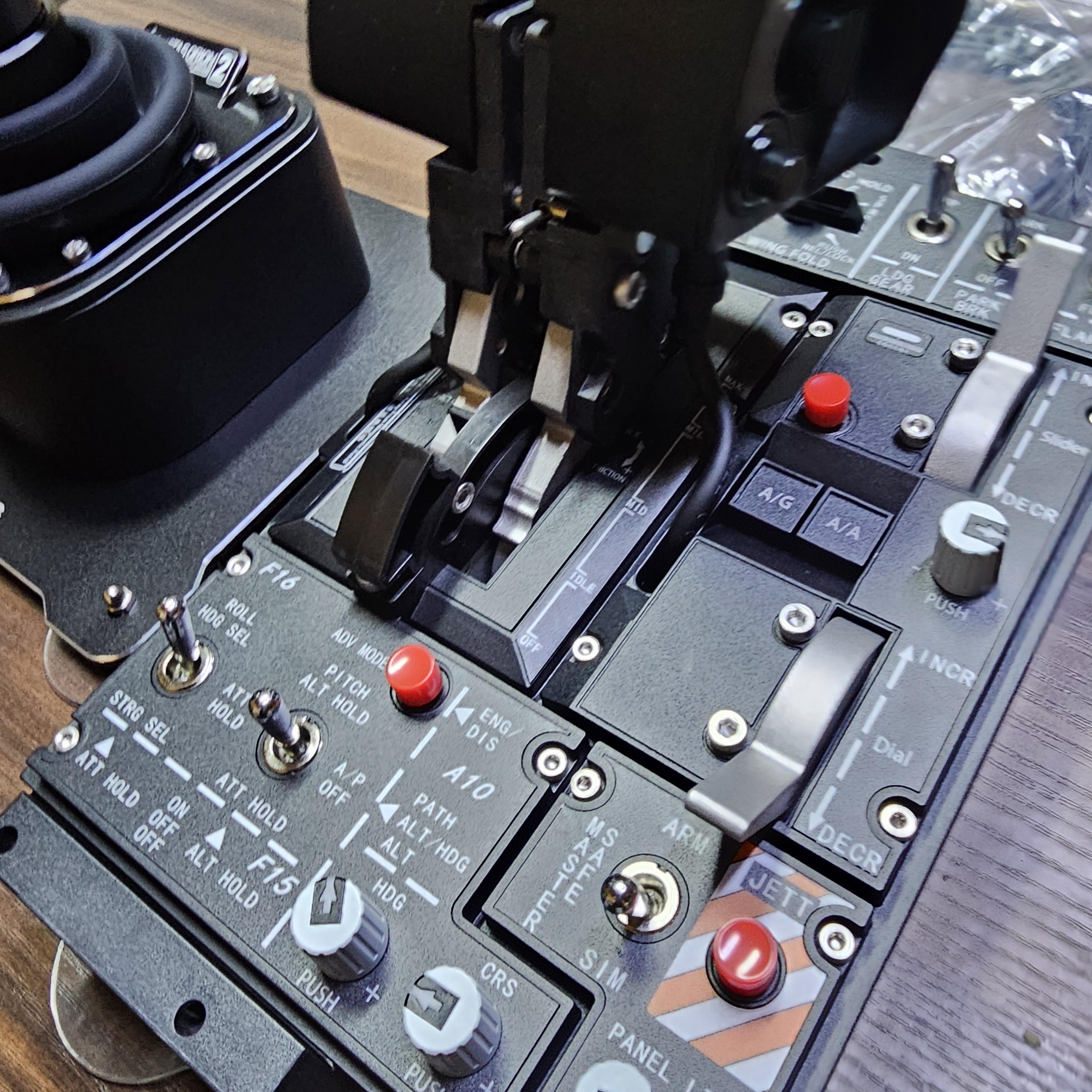

윈윙 오리온2 스로틀





이렇게 스로틀 부분도 완성입니다!

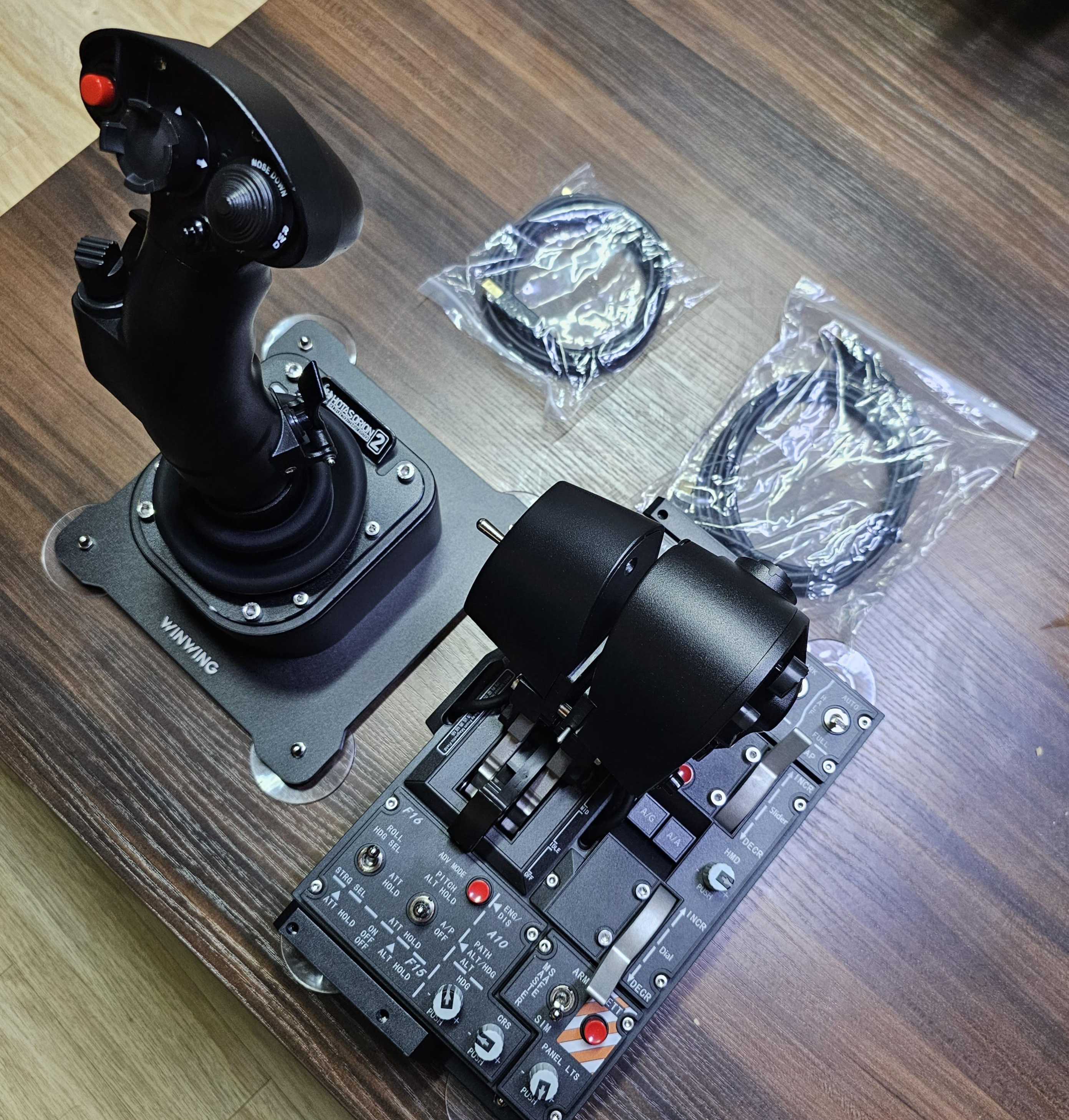

윈윙 오리온2 호타스 F/A-18





이제 케이블만 연결해서

컴퓨터에 연결해 주면 됩니다!!



컴퓨터에 연결하면....!

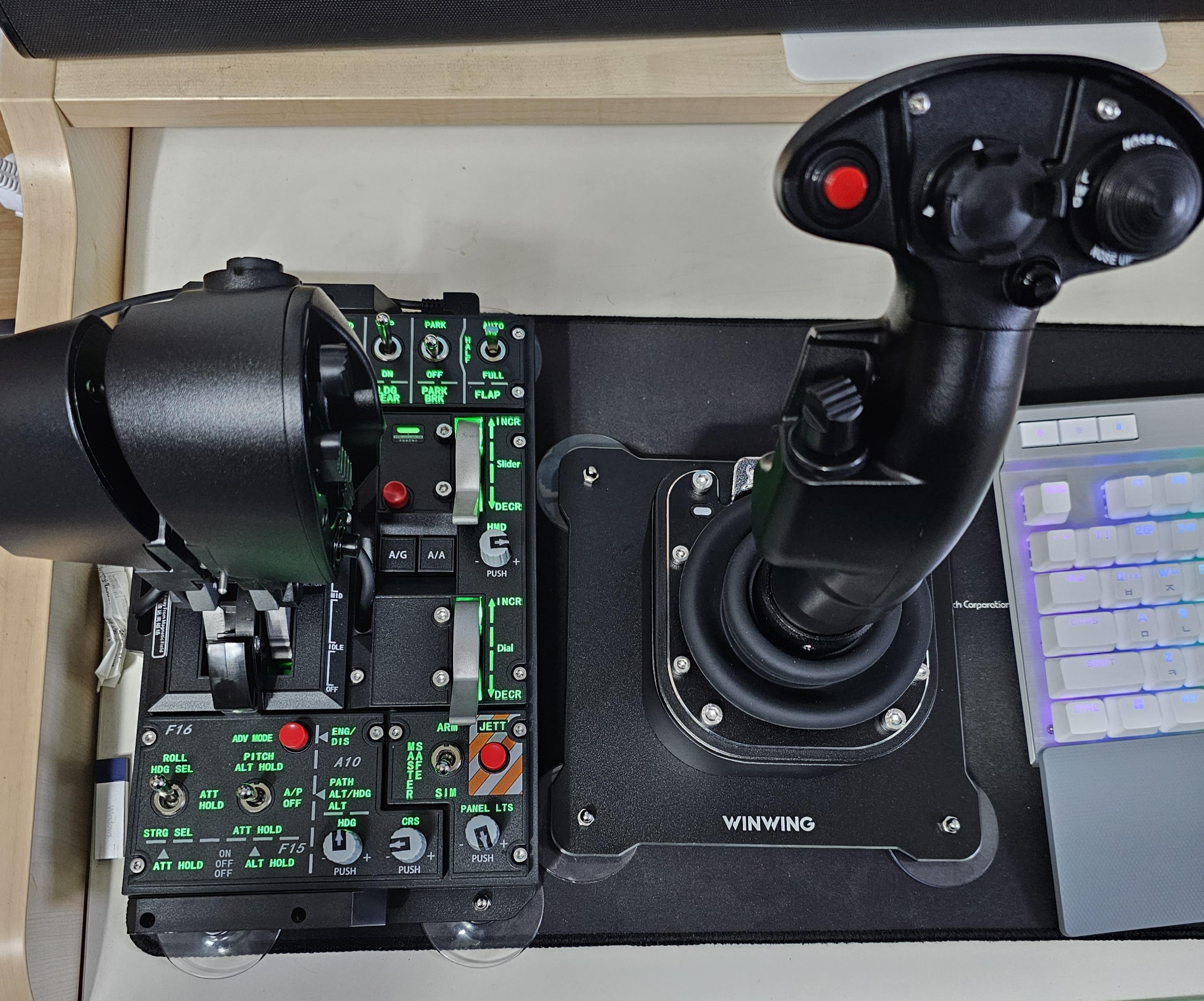

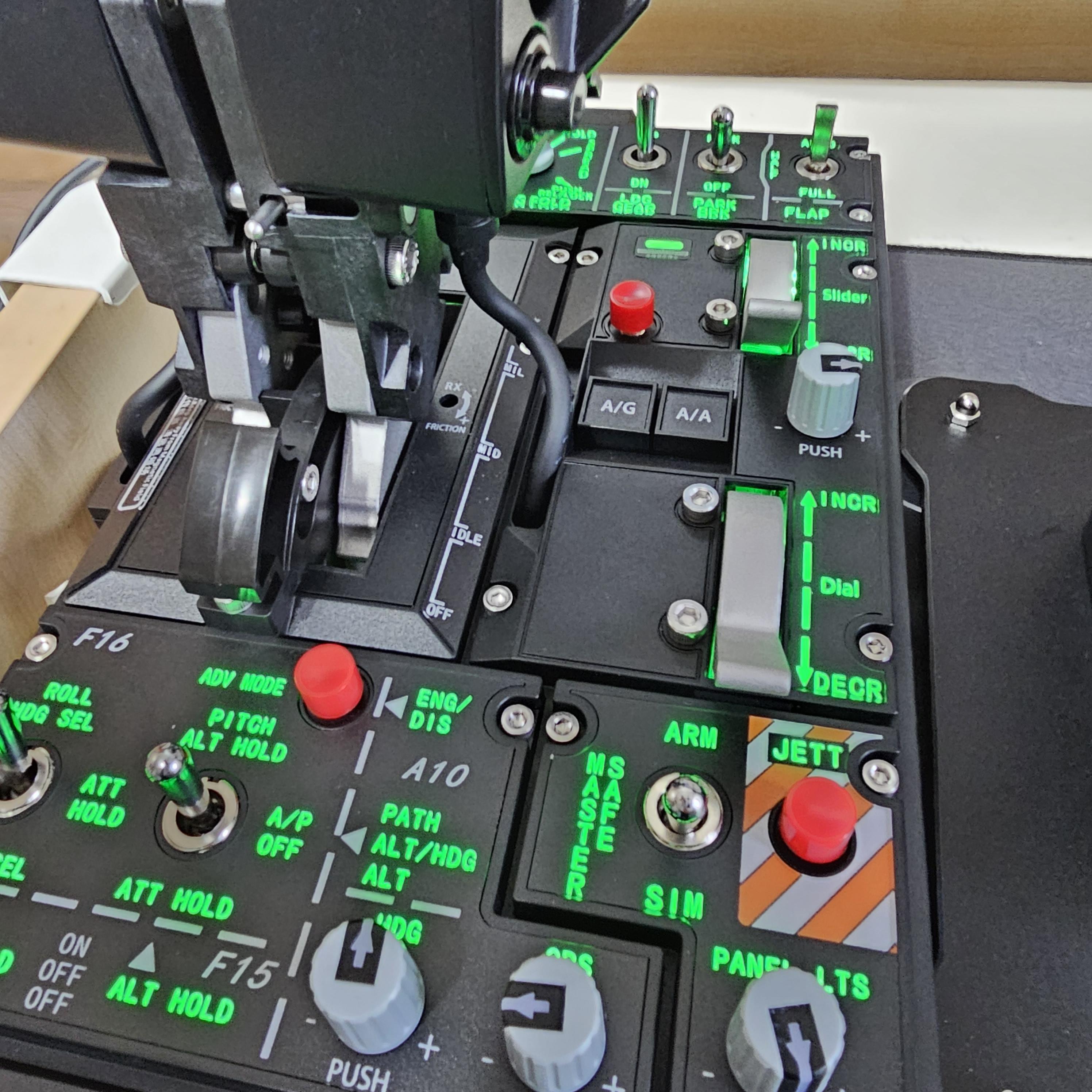

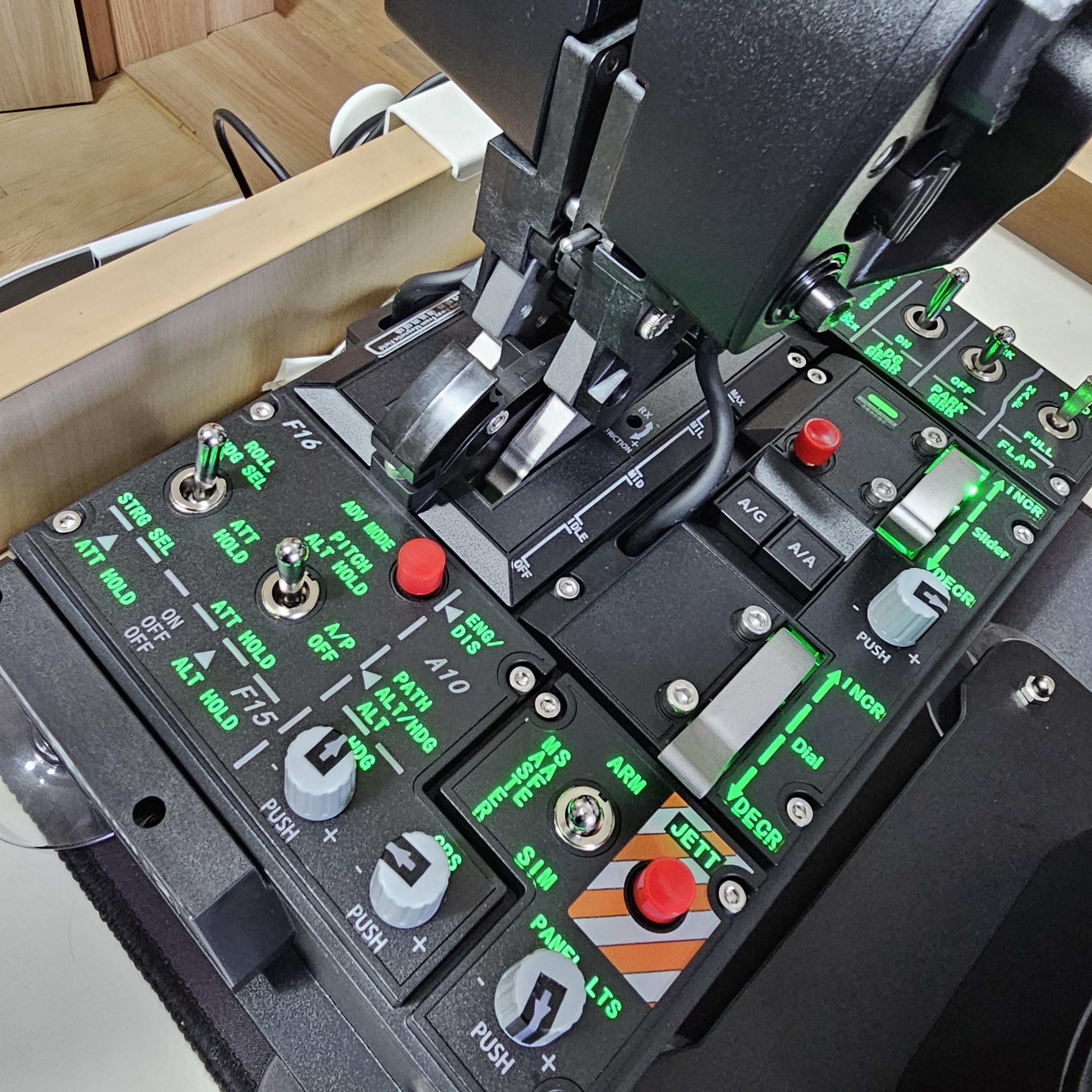

winwing orion2 HOTAS 컴퓨터 연결시 불빛이 들어온다.





이렇게 각종 버튼 글자들에

불이 들어와요!



진짜 너무 예쁘죠?



winwing orion2 HOTAS F/A-18



저도 이제 스로틀과 스틱을 이용하여

좀 더 디테일한 비행을 할 수 있고

좀 더 실감 나는 게임을 할 수 있을 것 같아요!



비행하러 이만 떠납니다!

✈️🛫
